KOMPTIK - Telekomunikasi erat kaitannya dengan teknologi. Dimana teknologi komunikasi sudah sangat digunakan oleh hampir semua lapisan masyarakat, satu diantaranya yaitu telepon kantor PABX. Cara Setting PABX Panasonic KX-TES824 dengan Software bisa di lakukan dengan menggunakan PC ataupun laptop.
{tocify} $title={Table of Contents}
Sebagai contoh alur settingan telepon PABX adalah bila kamu menghubungi kantor tujuan dan ingin berbicara ke bagian tertentu telepon ini biasanya menggunakan extension (panggilan kode) yang dihubungkan secara central melalui operator. Sedangakan internal kantor bisa langsung memasukkan kode ext bagian yang dituju.

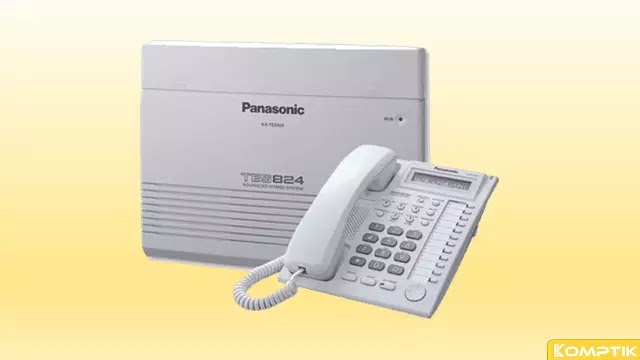

Cara Setting PABX Panasonic KX-TES824 dengan Software
Dalam pengerjaannya, cara setting PABX Panasonic KX-TES824 dengan software berfungsi menyambungkan komunikasi telepon yang digunakan untuk pelanggan.
Adapun PABX Panasonic KX-TES824 yang umum digunakan memiliki beberapa opsi kapasitas sebagai berikut:
- Kapasitas default (Default Unit), kapasitas minimumnya 3 CO line + 8 extension
- Kapasitas Default Unit PABX + KX82483 Card, Kapasitas 6 CO line + 16 extension
- Kapasitas Default Unit PABX + KX82483 Card +KX82480 Card, Kapasitas 8 CO line + 24 extension
Berikut persiapan dan cara setting PABX-nya:
Persiapkan perangkatnya, antara lain:
- PABX Panasonic KX-TES824 (3CO+8extension)
- PC/ laptop yang sudah terinstall software KXTE maintenance console dan USB driver panasonic
- Kabel USB untuk menghubungkan laptop dengan PABX TES824
Inilah cara settingnya, antara lain:
- Login dan connect ke PABX TES824 dengan sotware KX TE Maintenance Console. Default password login ke PABX: 1234
- Setting Tanggal dan Jam pada menu Date & Time
- Setting password system dan pemilihan extension untuk operator. Password default bisa dirubah untuk keamanan sistem. Untuk extension operator juga bisa dirubah yang dihubungkan dengan jack keberapa pada PABX, default operator terhubung dengan Jack 01/ extension 101.
- Setting numbering plan untuk extension. Dalam menu ini dapat memilih pengaturan nomor extension dan memberikan nama untuk masing-masing extension.
- Setting time service (jam operasional dari PABX). Dalam pengaturan ini bisa merubah kapan PABX aktif dan kapan PABX off.
- Setting extension (outgoing line preference dan ringing selection). Dalam pengaturan ini dapat ditentukan CO line mana yang jadi prioritas untuk digunakan masing-masing extension. Defaultnya adalah No Line akan memilih CO line yang sedang idle atau sedang tidak digunakan.
- Setting CO (ringing incoming CO Calls dan outgoing call). Dalam menu ini dapat mengatur extension mana saja yang berbunyi jika ada panggilan pada tiap line CO. Kamu juga dapat mengatur line CO mana saja yang boleh digunakan untuk outgoing Call di tiap extensionnya.
- Pengaturan CO Line mode. Dalam menu ini dapat di atur mode untuk incoming line CO PABX, apakah normal atau juga dapat disetting sebagai DISA.
- Pengaturan CO Line connection. Dalam pengaturan ini kamu bisa memilih CO line mana saja yang ingin diaktifkan, dengan Dial Mode PABX juga bisa kita pilih Pulse atau DTMF.
PABX KX-TES824 dengan 3 CO line sudah siap digunakan.
Contoh Program Telepon Key PABX Panasonic KX-TES824
Berikut ini contoh program key dari cara setting PABX Panasonic KX-TES824 dengan software default operator.
[program] [*] [#] [1234] [999] [sp-phone] [auto ans] (all para) [store] [hold]
[program] [*] [#] [1234] [system program]:
[009] [sp-phone] [auto ans] (1) [store]. [01] [101] [store]. [auto ans] [02] [102] [store]. [auto ans] [03] [103] [store]. [auto ans] [04] [104] [store]. [auto ans] [05] [105] [store]. [hold]
[400] [sp-phone] [*] [auto ans] (sampai tampilan not connect) [store] [hold]
[400] [sp-phone] [*] [auto ans] [sampai tampilan connect] [store] [hold]
[401] [sp-phone] [*] [auto ans] [sampai tampilan DTMF] [store] [hold]
[408] [sp-phone] [*] [#] [*] [auto ans] (sampai tampilan Disable) [store] [hold]
[409] [sp-phone] [*] [#] [*] [auto ans] (sampai tampilan Disable) [store] [hold]
[410] [sp-phone] [*] [#] [*] [auto ans] (sampai tampilan Disable) [store] [hold]
[302] [sp-phone] [sp-phone] [00] [store] [hold]
[303] [sp-phone] [sp-phone] [0] [store] [hold]
[304] [sp-phone] [sp-phone] [0] [store] [hold]
[305] [sp-phone] [sp-phone] [pause] [store] [hold]
[601] [sp-phone] [*] [5] [store] [hold]
[602] [sp-phone] [*] [5] [store] [hold]
[603] [sp-phone] [*] [5] [store] [hold]
[408] [sp-phone] [*] [#] [01] [auto ans] (sampai tampilan Enable) [store] [hold]
[409] [sp-phone] [*] [#] [01] [auto ans] (sampai tampilan Enable) [store] [hold]
[410] [sp-phone] [*] [#] [01] [auto ans] (sampai tampilan Enable) [store] [hold]
[601] [sp-phone] [01] [1] [store] [hold]
[602] [sp-phone] [01] [1] [store] [hold]
[603] [sp-phone] [01] [1] [store] [hold]
[601] [sp-phone] [01] [1] [store] [hold]
[602] [sp-phone] [01] [1] [store] [hold]
[603] [sp-phone] [01] [1] [store] [hold]
[000] [sp-phone] [year] (setting tahun) [ ] [auto ans] (setting bulan) [ ] [day] (setting tanggal) [1] [auto ans] (setting hari). [1] [hour] (setting jam). [1] [minute] [setting menit]. [1] [auto ans] [setting AM/PM]. [store] [hold]
Demikian cara setting PABX Panasonic KX-TES824 dengan software. Selamat mencoba.
Referensi: damienteknologi.wordpress.com
